中冶炉业自动淬火、回火炉工作流程

一、设备简介及工艺概述

自动淬火、回火炉是为提升工艺质量、减少人工而设计的炉型。工件入炉、淬火、回火、出炉等工艺动作一键启动，全自动控制，无需操作人员分步操作。

任何操作步骤，均可以存储到PLC，实现自动完成热处理工艺。

并且及引入无线网关，可以无线远程操控（在办公室或用手机操作）。

其工艺流程为：

1、设定热处理工艺（淬火与回火工艺）

  2、淬火装炉：把料筐吊到装料平台上（只需要操作一次）——人工把工件装入料筐（需方自备）后——按动放料按钮——中转车从装料平台上叉取料筐上升50mm——中转车后退——中转车移向淬火炉位置——淬火炉门开启——中转车把工件送入炉膛——中转车自动退出——炉门关闭——加热炉启动加热——装炉工作完成。

  以上可以一键启动，工作过程全自动执行！

3、出炉淬火：按动出炉按钮——中转车移动到淬火炉炉口——炉门开启——中转车把工件叉出炉膛——中转车后退并下降进入淬火介质——中转车带动工件在水中左右摆动（次数可调）——中转车上升沥水——淬火工作完成

4、回火装炉：按动入炉按钮——中转车右移（或左移）到回火炉炉口——炉门开启——中转车把工件送入回火炉膛——中转车自动退出——炉门关闭——装炉工作完成。

工件回火出炉后，也可淬火一样左右摆动

以上全过程可以一键启动，全自动执行！

二、加热炉结构图

 加热炉布局图

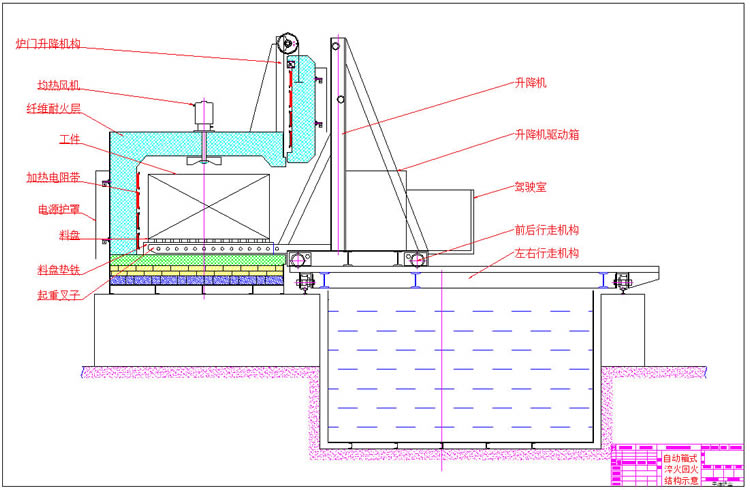

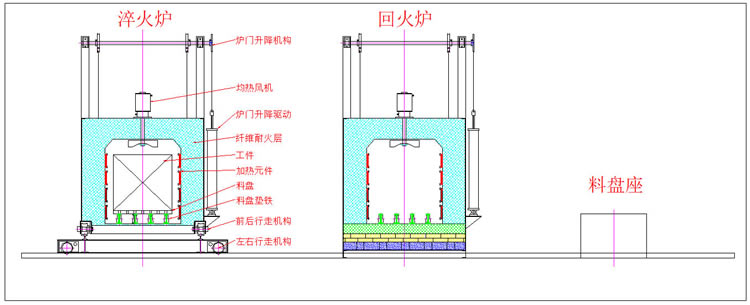

横向结构图

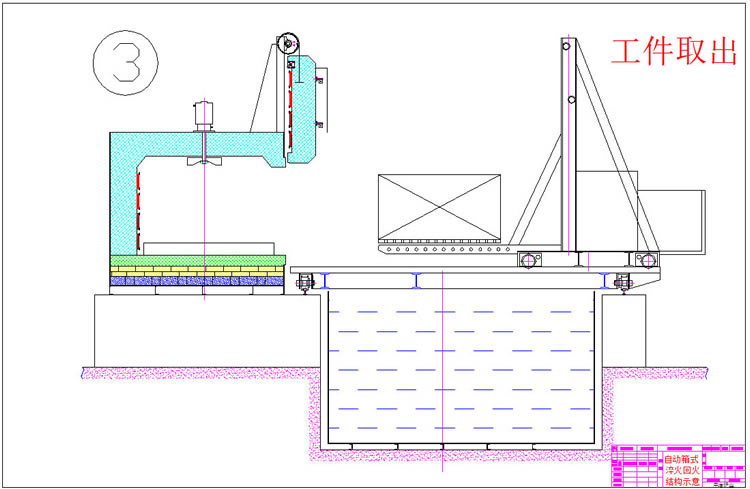

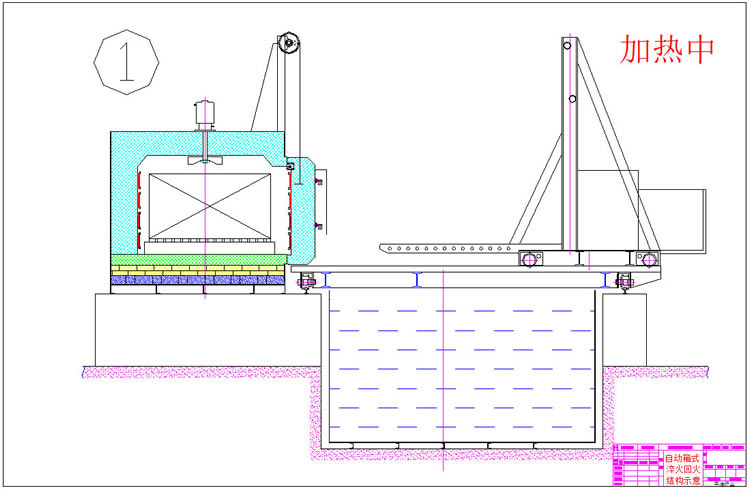

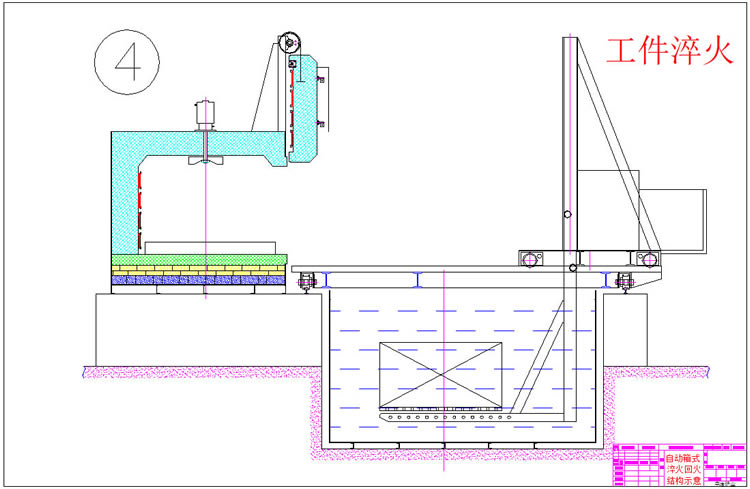

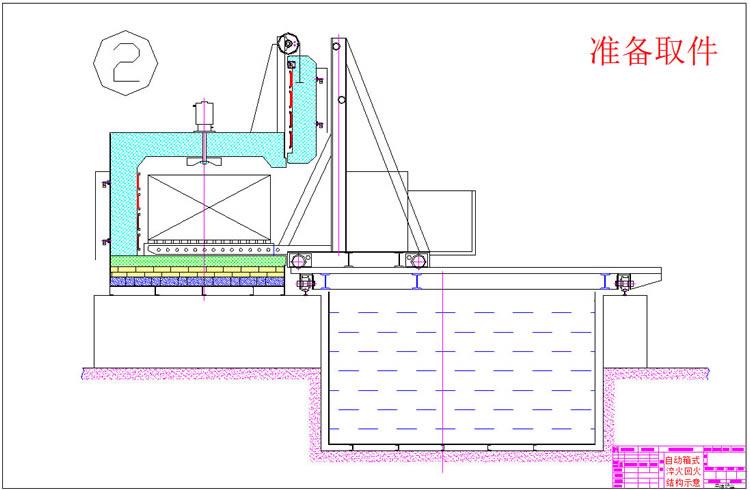

三、工作流程示意图

四、实物图

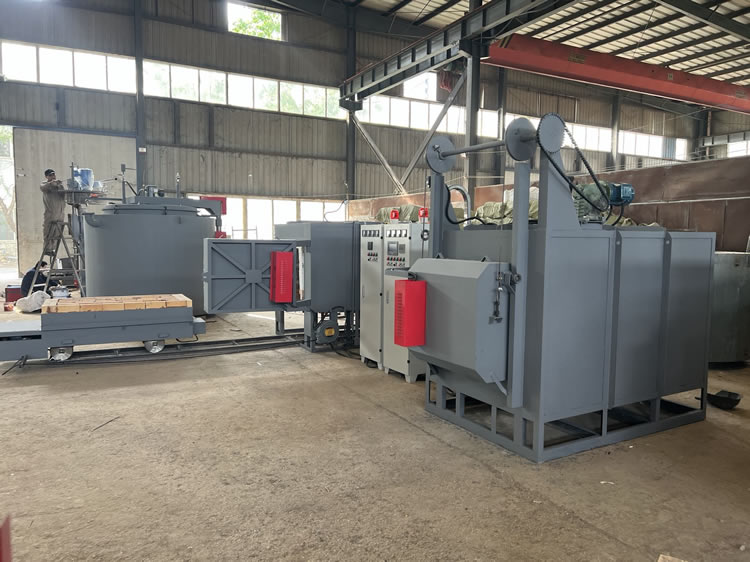

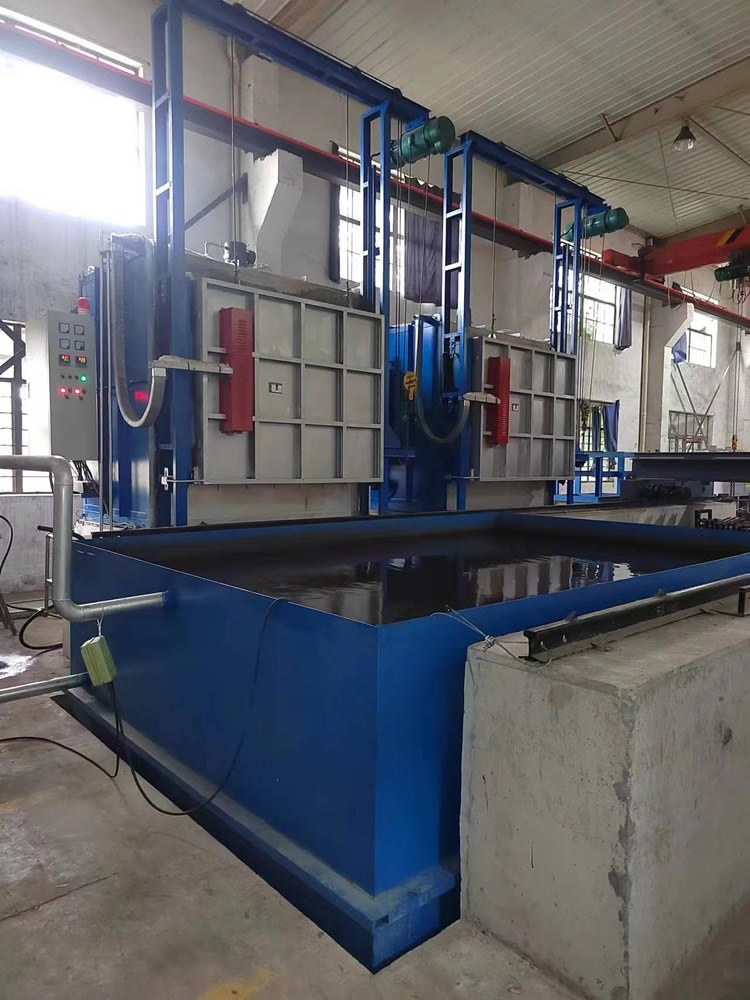

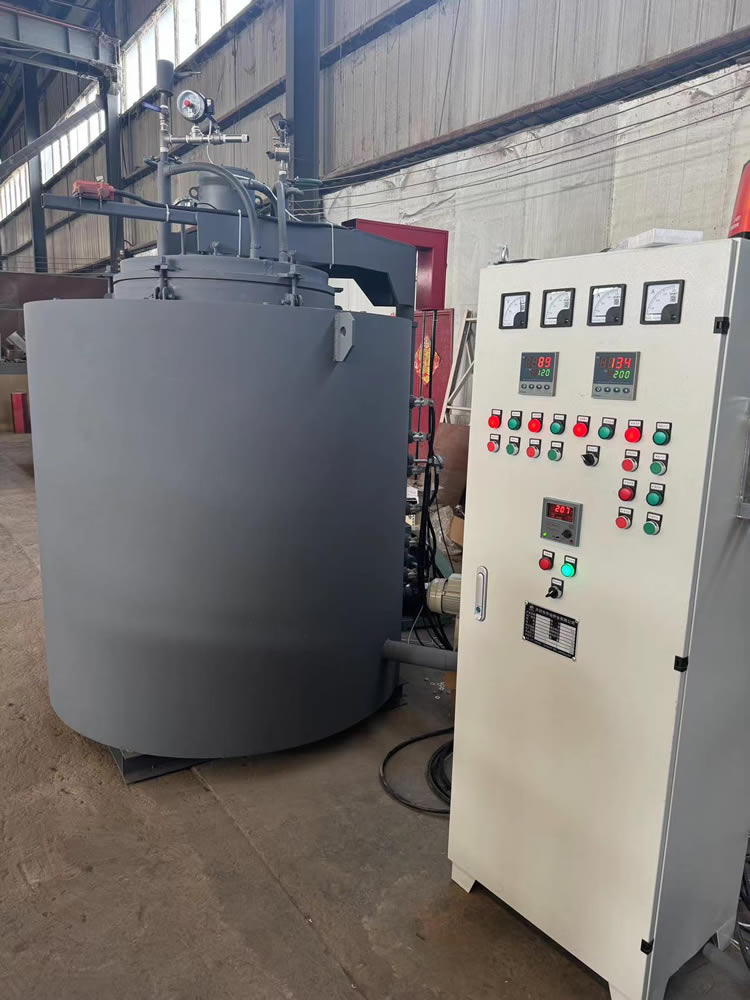

加热炉图片

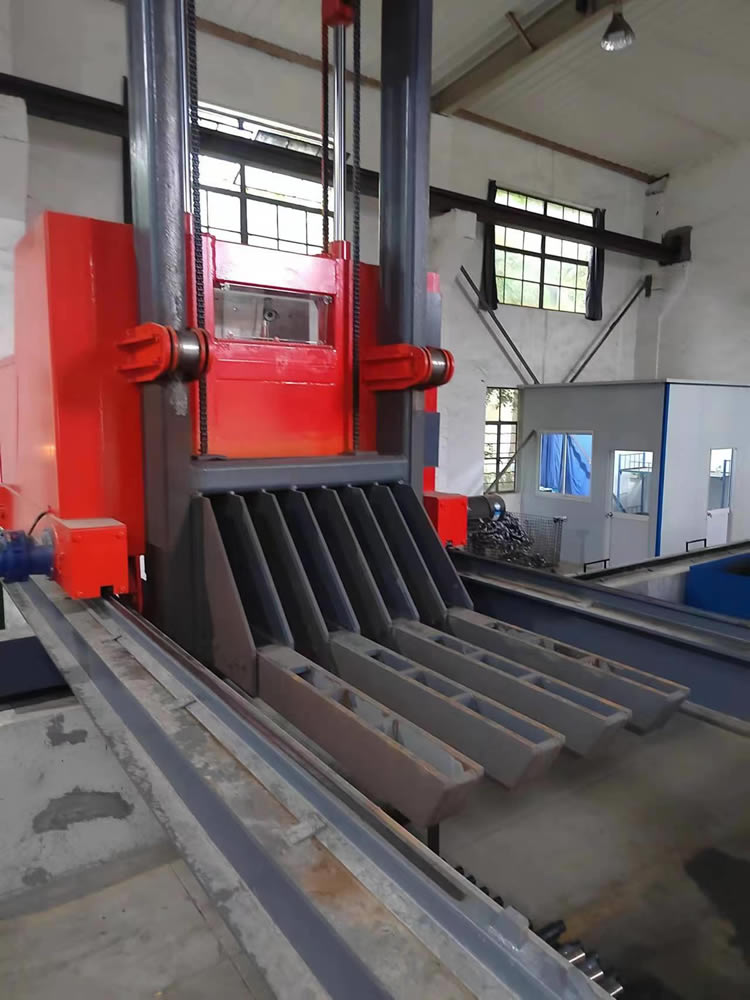

 自动叉车图片

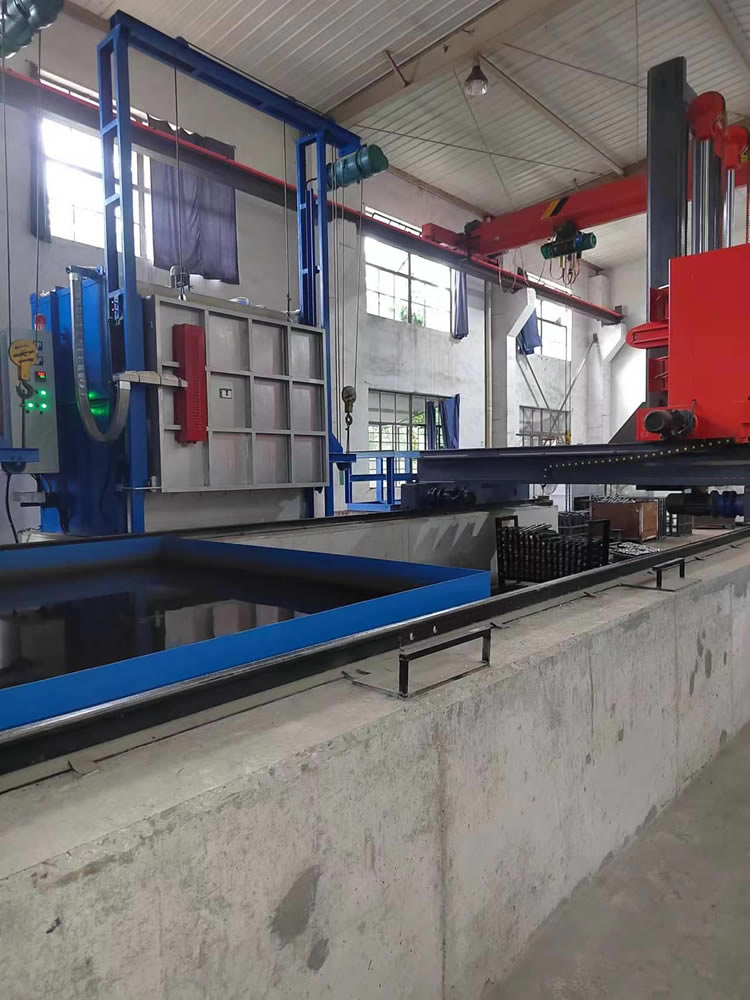

加热炉与自动叉车
