一、设备简介及工艺概述
自动淬火、回火炉是为提升工艺质量、减少人工而设计的炉型。工件入炉、淬火、回火、出炉等工艺动作一键启动,全自动控制,无需操作人员分步操作。
任何操作步骤,均可以存储到PLC,实现自动完成热处理工艺。
并且及引入无线网关,可以无线远程操控(在办公室或用手机操作)。
其工艺流程为:
1、设定热处理工艺(淬火与回火工艺)
2、淬火装炉:把料筐吊到装料平台上(只需要操作一次)——人工把工件装入料筐(需方自备)后——按动放料按钮——中转车从装料平台上叉取料筐上升50mm——中转车后退——中转车移向淬火炉位置——淬火炉门开启——中转车把工件送入炉膛——中转车自动退出——炉门关闭——加热炉启动加热——装炉工作完成。
以上可以一键启动,工作过程全自动执行!
3、出炉淬火:按动出炉按钮——中转车移动到淬火炉炉口——炉门开启——中转车把工件叉出炉膛——中转车后退并下降进入淬火介质——中转车带动工件在水中左右摆动(次数可调)——中转车上升沥水——淬火工作完成
4、回火装炉:按动入炉按钮——中转车右移(或左移)到回火炉炉口——炉门开启——中转车把工件送入回火炉膛——中转车自动退出——炉门关闭——装炉工作完成。
工件回火出炉后,也可淬火一样左右摆动
以上全过程可以一键启动,全自动执行!
二、加热炉结构图
加热炉布局图
横向结构图
三、工作流程示意图
四、实物图

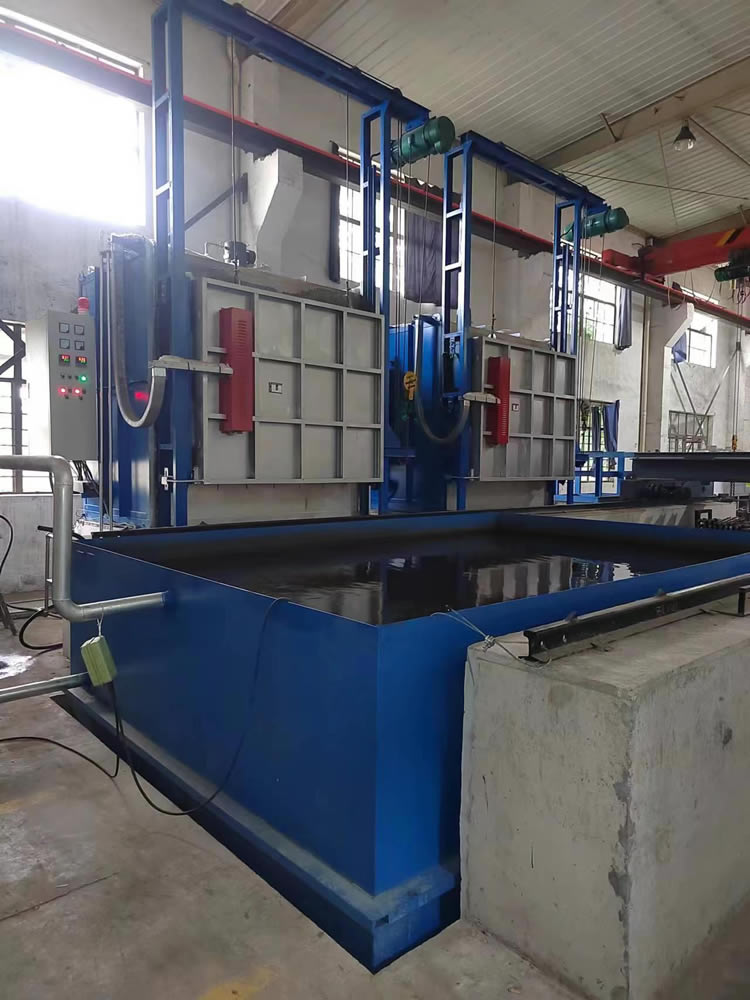

加热炉图片

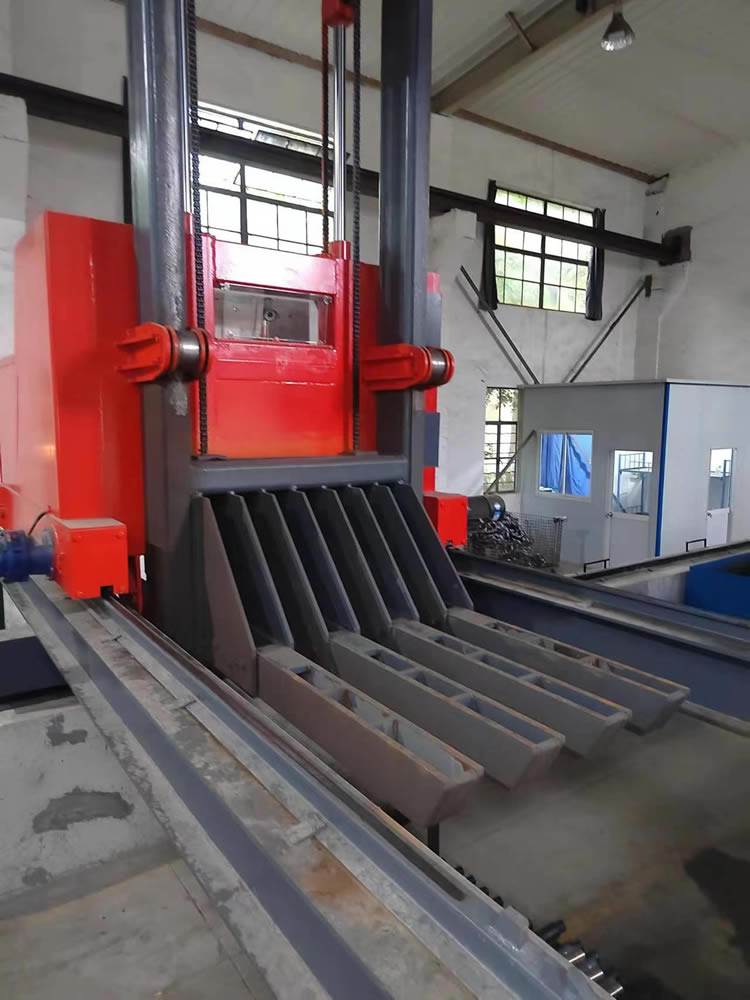

自动叉车图片
加热炉与自动叉车

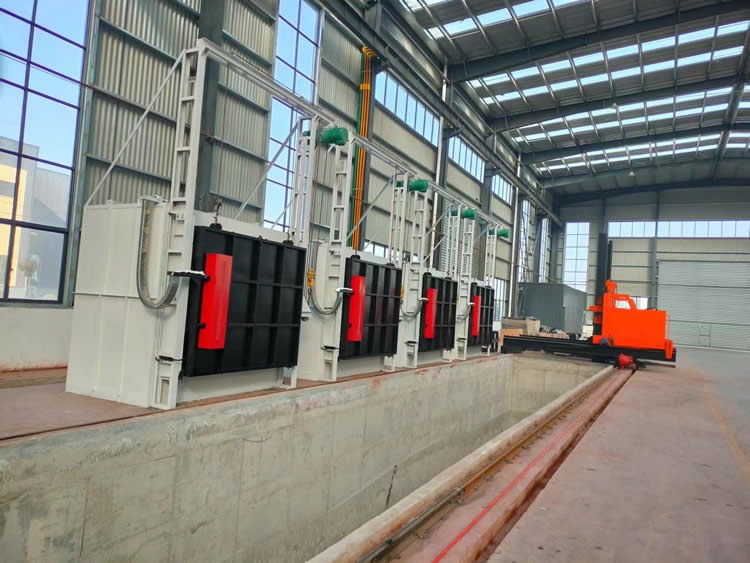

全自动淬火炉生产线

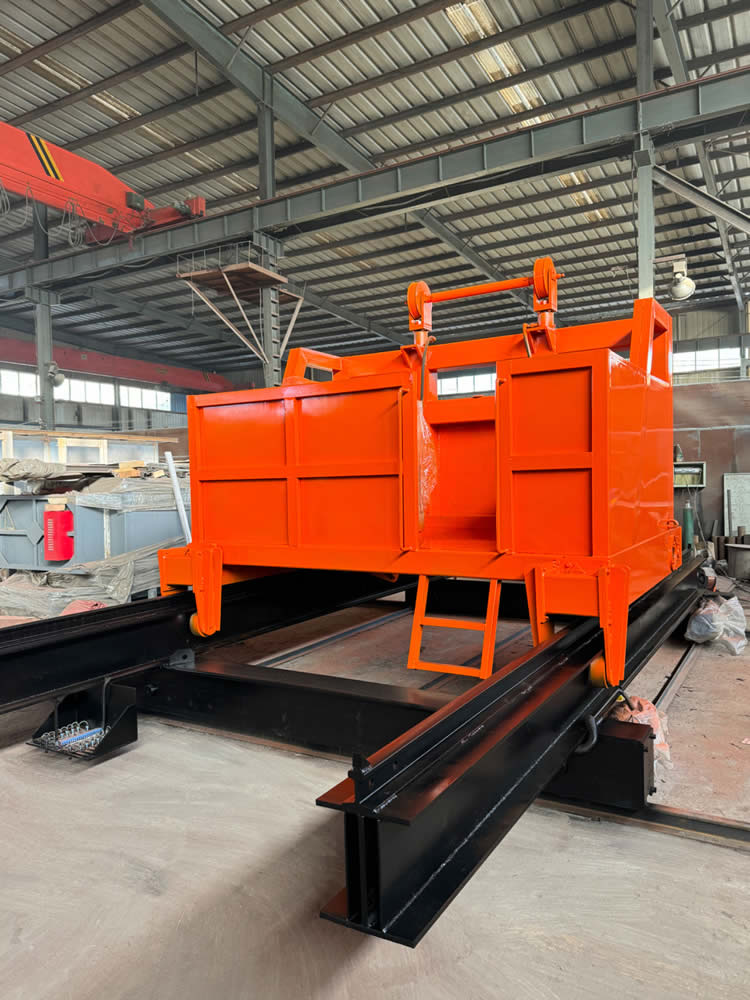

自动搬运车

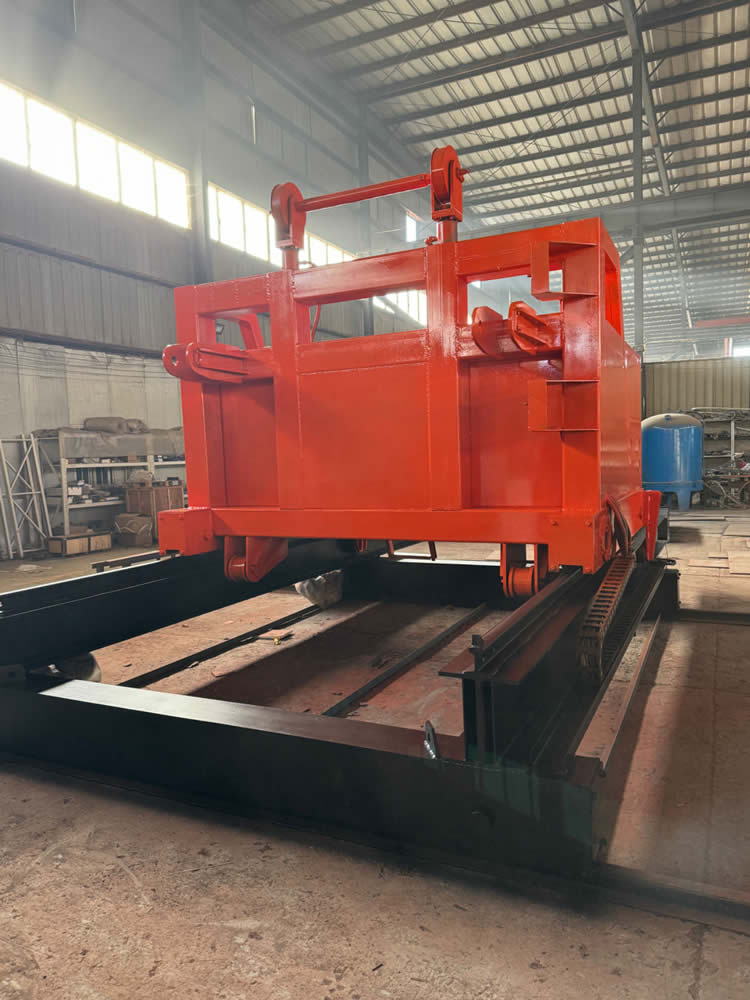

自动搬运车
