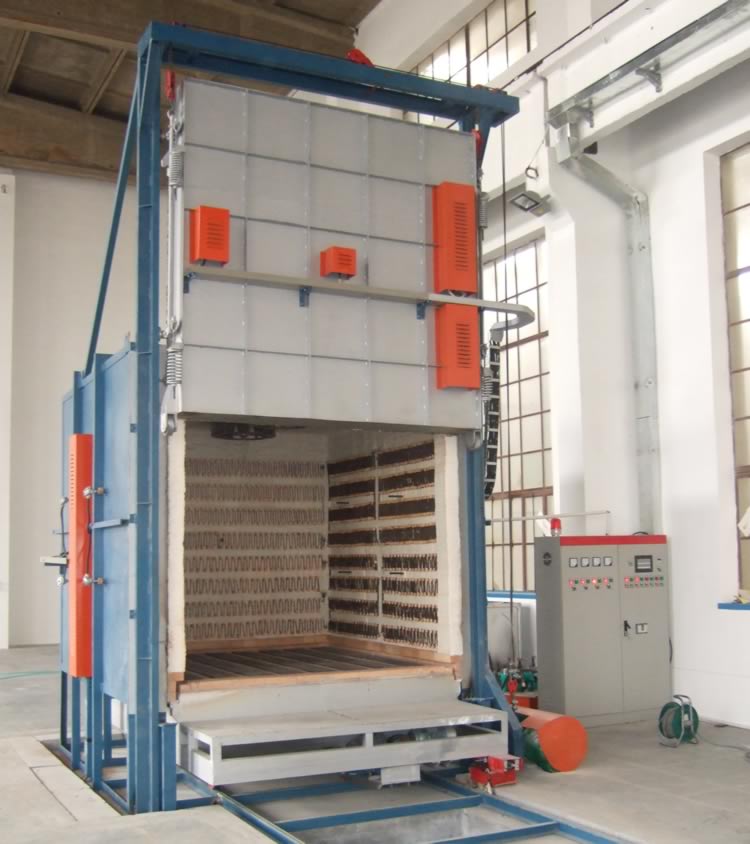

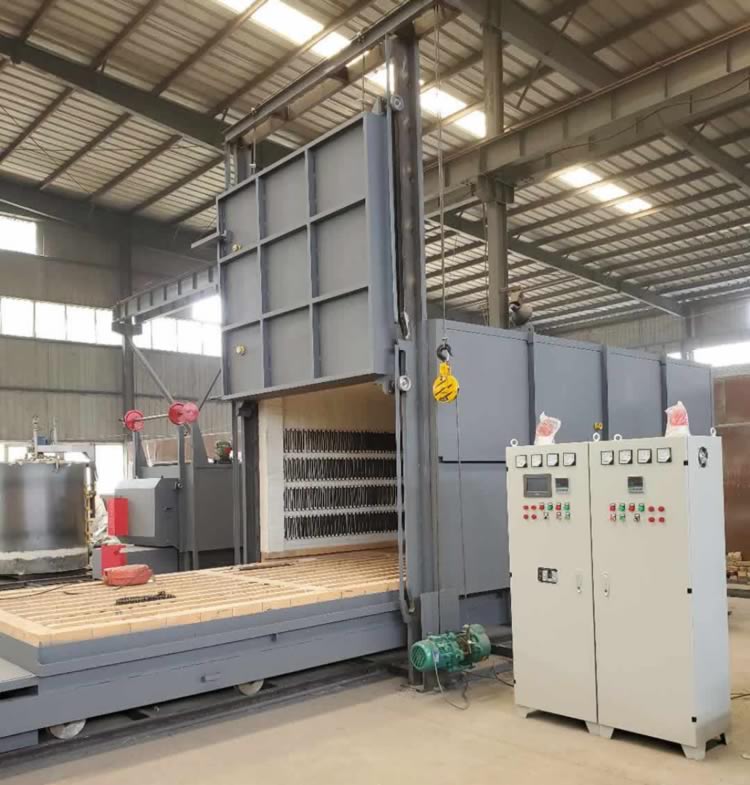

中温台车炉

RT2 系列中温台车炉

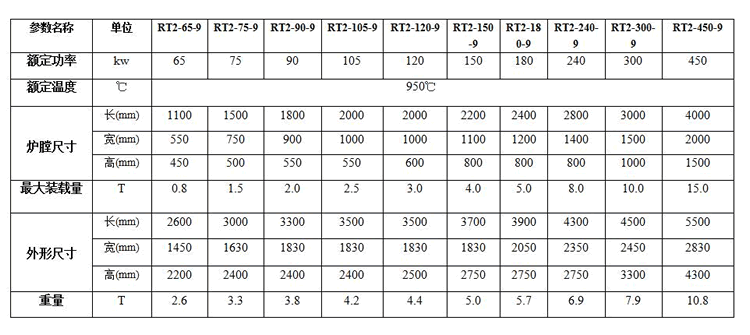

说明：如果表格内没有您想要的参数，您提出技术要求，可以非标定制。

RT2 系列中温台车炉主要特点：

1、台车式电阻炉是**标准节能型周期式作业炉，生产采用复合式纤维折叠块与纤维毯结构，超节能结构，节电高达30%。

2、台车防撞击密封砖，自动密封台车和炉门，一体化连轨，不需要基础安装，放在水平地面就可以使用。

3、主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。　

4、台车上安装有耐压抗高温的铸钢炉底板，以承载工件之用。多块炉底板采用子母扣式结构，**防止工件加热后产生的氧化皮通过炉底板间的缝隙落到加热元件上，而造成加热元件损坏。

5、加热元件采用高温电阻合金丝或带加工成带状和螺旋状，用高铝钉固定在炉侧、炉门、后墙及安放台车搁丝砖上，安全简洁，更换方便。　

6、炉门装置由炉门、炉门提升机构和炉门压紧装置组成。炉门壳体由型钢与板材焊接而成牢固框架结构，内用耐火纤维压制模块叠铺而成，要求保温性能好，重量轻等。炉门的提升装置采用电动装置，主要由炉门架、炉门提升横梁、减速器、链轮、传动轴和轴承等部分组成，炉门升降通过减速器上正反传动来带动炉门的升降。炉门提升平稳，可以**防止炉门在升降过程中产生位移。炉门压紧装置采用国内**的弹簧式压紧结构，当炉子需要提升时，炉门的自重通过杠杆将炉门自动松开，并水平移出一段距离后上升，当炉门下降到位，炉门放下到台车上的滑轮上面需压紧时，由弹簧的弹力再通过杠杆将炉门水平移进到压紧密封状态，此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生，具有安全性能好、使用使命长的特点。

6、台车框架采用型钢焊接成形，其钢性保证在满负荷下不变形。内用耐火砖砌筑，易碰撞部位和承重部位用重质砖砌筑，增强炉衬结构强度，台车的行走采用自行式结构，由减速机传动链轮带动走轮在轨道上行走。台车密封采用自动迷宫式结构和软接触双密封，台车进入炉内通过凸轮及滚轮斜面作用，自动升起后进行密封。台车开出，该密封槽自动落下，密封槽内密封砂经加满后即不必经常添加。台车开出，炉门升降均为电动控制，配有电磁制动器，可防止惯性撞击炉体，并且连锁控制，即稍打开炉门后，自动切断加热元件，同时恢复台车行走机构电源。炉门关闭到位后，自动切断台车行走机构电源，同时恢复加热元件电源。

7、电气控制采用智仪表加触摸屏方方式：

（1）、控温仪表采用厦门宇电AI518AP-G-L1智能程序控制仪表，精度0.3级，控温偏可达±2℃。人机界面采用深圳W EINVIEW威纶7吋触摸屏，通过通信协议与智能仪表相连，把仪表操作菜单在触摸屏**展开，这样操作更真观，更方便，在不更改仪表参数时，触摸屏显示电炉各区的工作状态。无纸记录仪记录的各项数据，可以在其上直接翻查，也可以通过SD卡考贝到电脑上，实现数据的记录与打印。

（3）、控温仪表可执行PID与自动适应加热系统热惯性的自整定调节，在炉温快要达到设定温度时，仪表自动减小输出，防止温度的超调。

（4）、执行元件采用固态继电器功率模块，工作噪声极低（与其配套的轴流风机有微弱的声音），开关速度快，单位时间内开关频率高，用其控温可达到较高的精度。

（5）、元件性能可靠高，寿命极长，是交流接触器的3倍。

（6）、完善的故障保护措施，如出现固态继电器元件的损坏、风机故障，并自动声光报警。
