滚筒式电阻炉



概述：

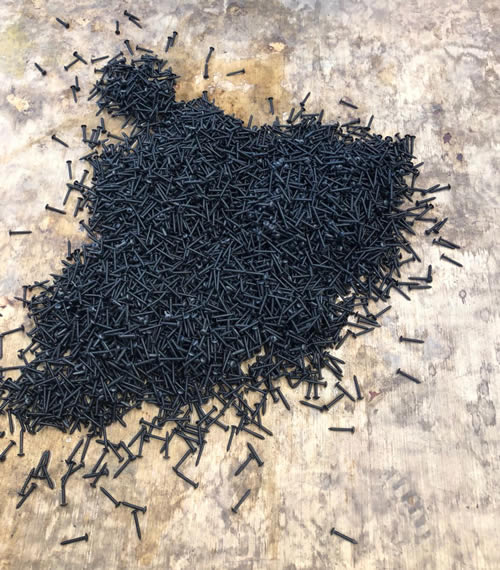

RG2系列滚筒式电阻炉是**标准节能型周期作业滚筒炉，主要供滚珠、滚柱、薄形钢片（如链片）等成批小型金属零件淬火、渗碳、碳氮共渗、回火等热处理之用。

结构简介：

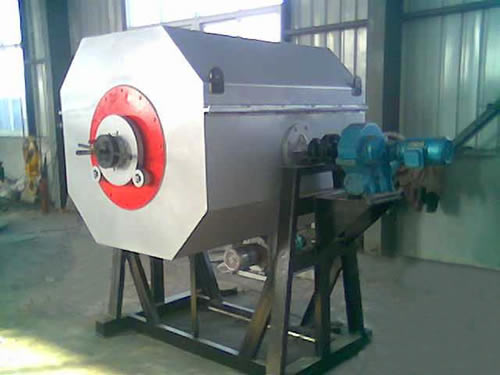

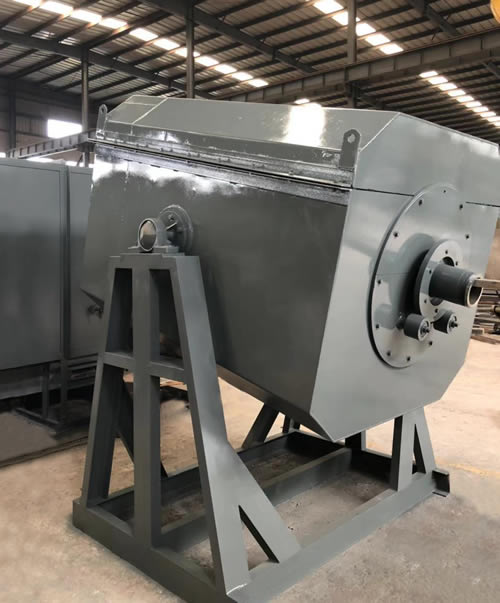

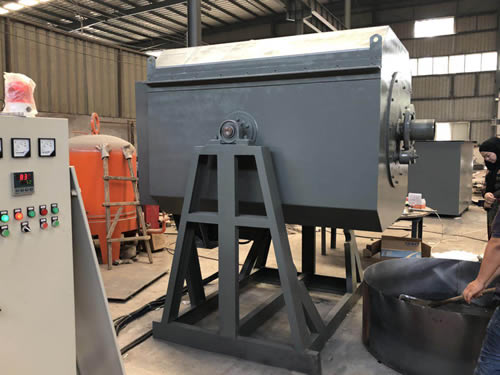

RG2系列滚筒式电阻炉外壳由钢板和型钢制成长方型炉体。炉衬采用超轻质高强度0.6g/cm3微珠节能耐火砖，保温采用全高纯铝硅酸铝纤维，属于典型超节能结构。电阻丝采用0Cr21Al6Nb高电阻合金丝，绕成螺旋状安装在滚筒炉膛的搁丝砖上（节能炉型请参阅后面说明）。滚筒炉罐采用1Cr18Ni9Ti不锈钢，或采用CrMnN耐热钢铸件制成圆柱型，炉罐两端由轴承支座支在炉体外，并采用变频调速电动机带减速机驱动，使炉罐缓慢旋转，工件随滚筒炉罐旋转使之受热均匀，这样工件互相之间无复盖现象，热处理后色泽一致，机械性能相同。炉罐一端为进、出料口，另一端可根据需要加入保护气氛或滴入保护介质。进料时，通过电动倾转机构，使滚筒炉向上倾斜，使进料口向上20°，便于进料，出料时向下倾斜40°，即可倒出炉罐内工件。

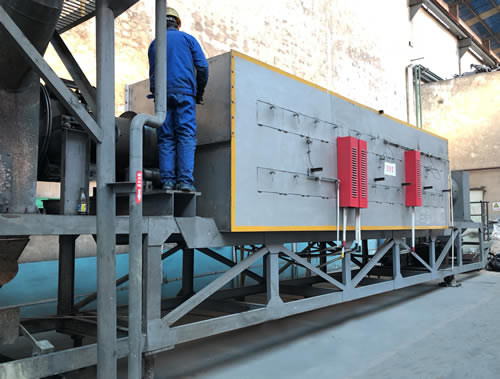

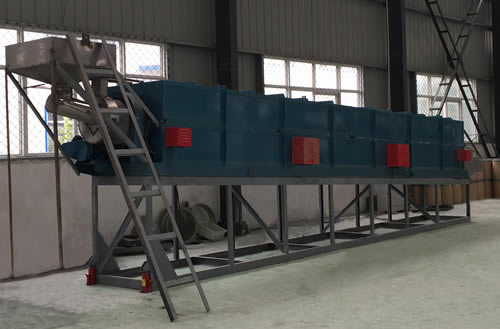

另外我公司还生产一端进料另一端出料，适合粉末、细小颗粒等金属或非金属工件加热的连续作业滚筒炉，欢迎来电咨询！

 一、炉体方面：现我公司这类产品已经升级为全纤维电阻带加热结构，比原节能砖结构炉膛性能更优，主要表现如下几个方面：
1、 蓄热量少，用耐火纤维制作炉墙，其蓄热量仅为砖结构炉子的1/4左右，因而炉体的升温时间短（是砖结构的1/3），非常适用于频繁停、开炉的周期作业。
2、 保温性能好，炉体外壳感觉不到温升，连续作业比砖结构节能1/6。
3、 加热元件寿命长，由于电阻带散热面积大，发出的热量不在本身内积蓄，元件自身温度低，不容易过烧，寿命通常是电炉丝的两倍以上，避免了电炉维修的麻烦。
4、 热惯性小，停炉检修用时很短。
5、 控温更**，同样的控温系统，控温偏差更小。
6、 维修方便，如果某一处纤维棉损坏，则可以用切割锯局部切割下来，而不会损伤整体，维修方便快捷。

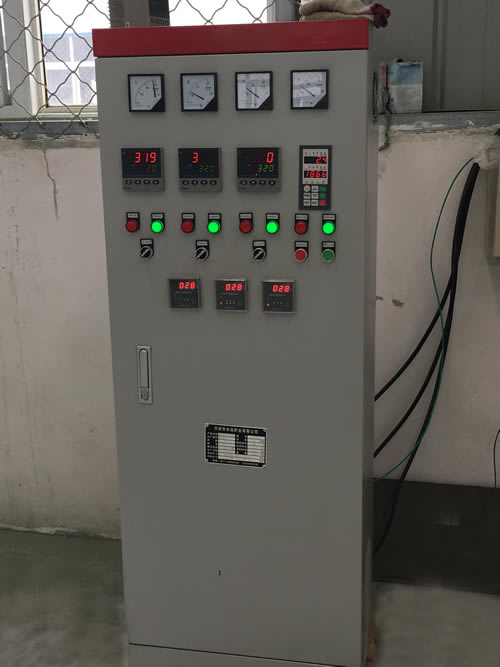

二、电气方面：采用智仪表加触摸屏方方式
1、 控温仪表采用厦门宇电AI518AP-G-L1智能程序控制仪表，精度0.3级，控温偏可达±2℃。人机界面采用深圳W EINVIEW威纶7吋触摸屏，通过通信协议与智能仪表相连，把仪表操作菜单在触摸屏**展开，这样操作更真观，更方便，在不更改仪表参数时，触摸屏显示电炉各区的工作状态。（用户可以有选择性的采用）
2、 无纸记录仪记录的各项数据，可以在其上直接翻查，也可以通过SD卡考贝到电脑上，实现数据的记录与打印。
3、 控温仪表可执行PID与自动适应加热系统热惯性的自整定调节，在炉温快要达到设定温度时，仪表自动减小输出，防止温度的超调。
4、 执行元件采用固态继电器功率模块，工作噪声极低（与其配套的轴流风机有微弱的声音），开关速度快，单位时间内开关频率高，用其控温可达到较高的精度。
5、 元件性能可靠高，寿命极长，是交流接触器的3倍。
6、 完善的故障保护措施，如出现固态继电器元件的损坏、风机故障，并自动声光报警。
