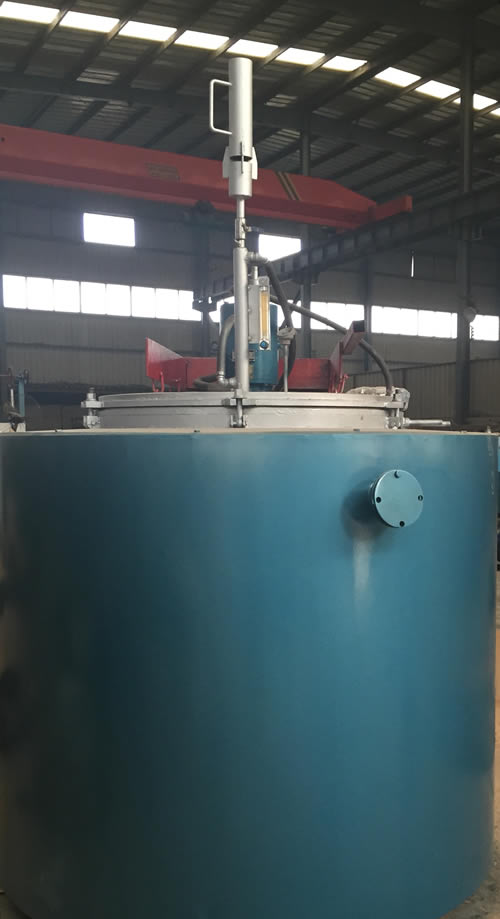

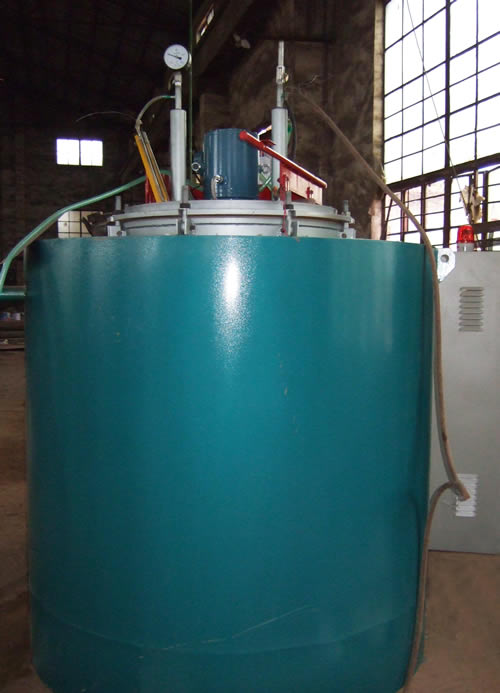

蒸汽发蓝炉

一、概述
       在机械制造行业发蓝工艺的应用非常广泛，常温发蓝和低温碱性发蓝是**常用的俩种工艺，但是这俩种工艺存在着成分变动大、操作条件高、很难进行监控、劳动强度高、生产效率低等问题，所以蒸汽发蓝工艺就应运而生了，通过水蒸气和铁的相互作用，使得铁表面实现氧化处理的工艺就是蒸汽发蓝。在水蒸气浓度和不同的温度条件下，铁和水蒸气可以发生反应，在低于600℃的条件下进行连续的通水蒸气，反应的主要产物是向Fe3O4进行的，通过蒸汽发蓝工艺生成的氧化膜具有组织致密、可以在金属表面牢固的附着等优点。

二、蒸汽处理的工作原理
蒸汽发蓝的原理是根据水蒸气在不同的温度与浓度条件下和铁的不同化学反应进行的，主要是以下三种反应：

3Fe+4H2O=Fe3O4+4H2

Fe+ H2O=FeO+ H2

3FeO+ H2O= Fe3O4+ H2

三、蒸汽发蓝工艺
1、蒸汽发蓝工艺的流程
蒸汽发蓝工艺的流程是这样的，**步是装吊具，然后进行去油、清水冲洗、酸洗、在清水冲洗等过程，然后进行清洁的沸水冲洗，再对表面进行检测，**后进行装炉蒸汽处理和浸油处理。
　　
2、工艺说明
2.1 去油
在蒸汽发蓝工艺中，经常使用碱液去油，其配方是体积质量为5g/L的NaOH和30g/L的的Na2CO3以及水。在100℃的条件下进行去油，经过15分钟左右的时间将油去尽，在完成去油之后，使用流动的冷水进行漂洗，使余液被漂洗干净，时间不要少于30s。
　　
2.2 酸洗
酸洗的配方是体积分数为25%～35%的盐酸以及盐酸体积分数总量0.2%～0.5%的尿素，再加上适量的水，经过5s左右的酸洗，酸洗的目的是为了使金属表面活化。
　　
2.3 清洗
在对工件进行酸洗之后，要将工件表面的酸液去除掉，这个可以使用流动的冷水进行漂洗，然后再用清洁的沸水进行清洗，确保工件表面整洁干净，没有污面和水迹。
　　
2.4 蒸汽处理
在夹具内放入工件，要在炉温达到350～370℃的时候放入炉中。在15分钟后，进行通电加热，同时立即的通入水蒸气。这个时候，要将排气阀**打开，要将进气的压力控制在0.02～0.03Mpa，这样可以保证炉膛内的空气被排除，在排气进行15分钟后，通过调节排气阀来使炉膛内的蒸汽压力被提高到0.03～0.05Mpa，也要将进气的压力提高到0.04～0.06Mpa。直接将颅内的温度升高到550℃左右，然后进行60～100分钟的保温，具体时间根据装炉量的大小进行确定。在保温的过程中要维持蒸汽压力不变。保温完成后，立马将排气阀打开，可以适当的提高进气的压力，同时断电，在炉内温度冷到300℃的时候停止蒸汽的输入，出炉空冷。
　　
2.5 浸油处理
在零件经过蒸汽处理结束后，将工件取出，并冷却到100℃左右后在浸入到机油中，浸油的时间维持4分钟左右。

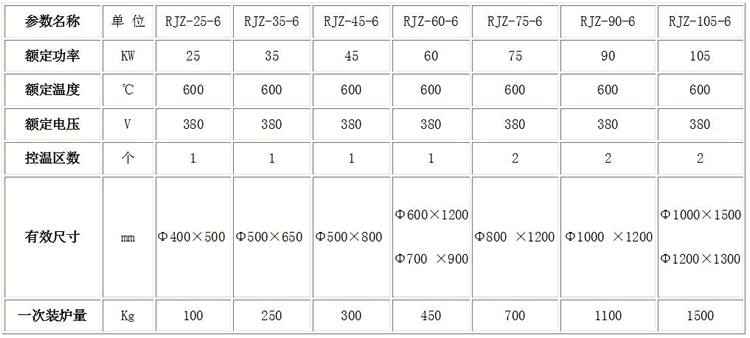

四、RJZ系列蒸汽发蓝炉规格表



更多的技术的规格、非标尺寸、控制方式请至电本公司技术部，0371-23939486
